产品详情
|
机型Type |

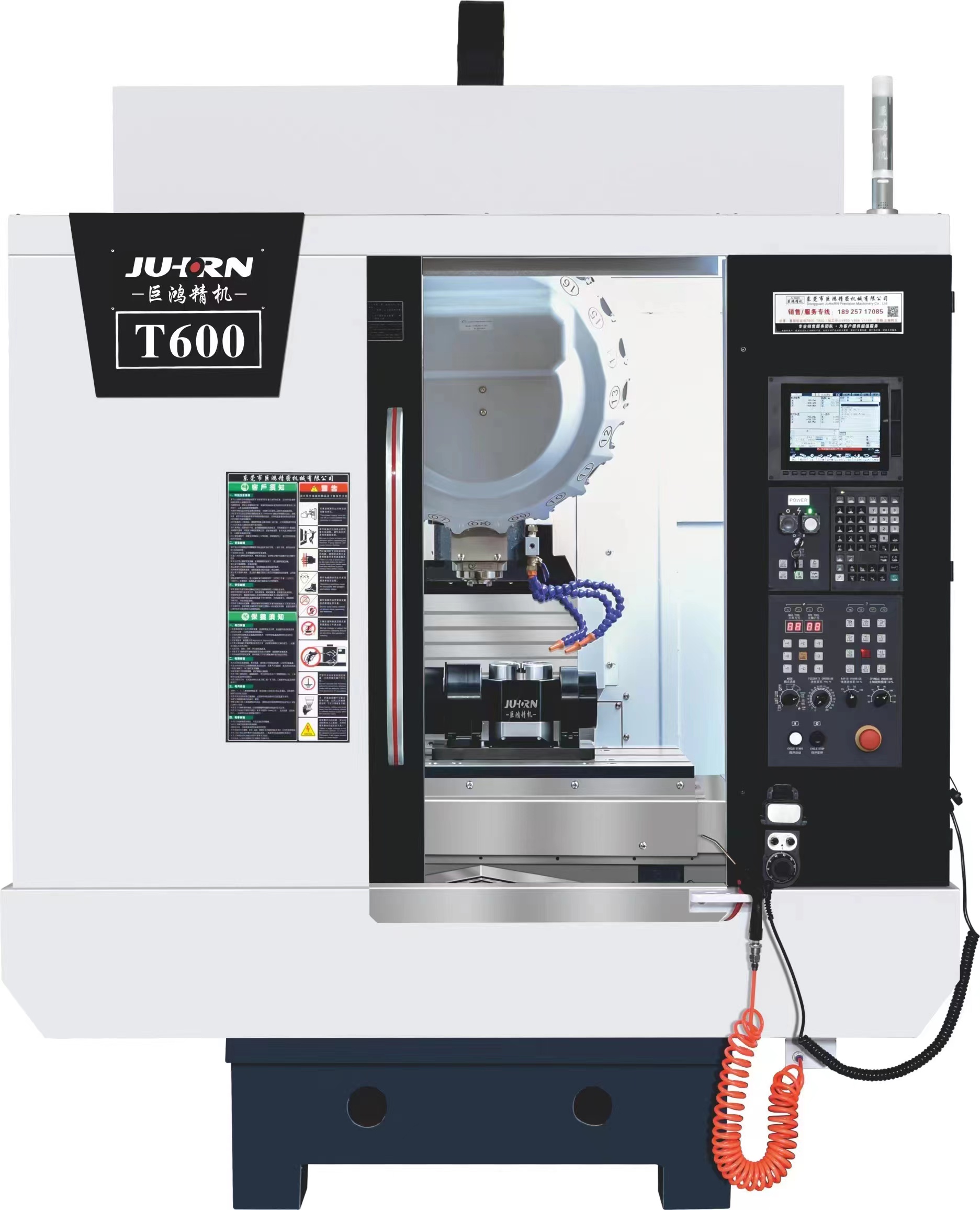

T-6-5(3+2钻攻中心） |
|
行程 |
|
X轴行程 |
600mm |
|
Y轴行程 |
400mm |
|
Z轴行程 |
300mm |
|
A轴行程 |
0-360mm |
|
B轴行程 |
±100mm |
|
主轴鼻端至工作台距离 |
500mm |
|
主轴鼻端至转台台面距离 |
300mm |
|
主轴中心至立柱距离 |
420mm |
|
工作台 |
|
工作台尺寸 |
720mm*420mm |
|
转台尺寸 |
170mm |
|
T型槽(宽*数) |
3*18mm*32mm |
|
工作台最大载重 |
300KG |
|
主轴 |
|
主轴转速 |
20000rpm |
|
主轴锥度 |
BT30-100 |
|
传送方式 |
直连式 |
|
进给 |
|
XYZ轴切削进给 |
1-10000mm/min |
|
XYZ轴快速进给4 |
48mm/min48m/min/48m/min |
|
AB轴快速进给 |
20m/min |
|
精度 |
|
定位精度 |
±0.005mm |
|
重复定位精度 |
±0.003mm |
|
换刀系统 |
|
刀库数量 |
夹臂式刀库16/21PCS |
|
最大刀具重量 |
3KG |
|
最大刀具长度 |
200mm |
|
刀具直径 |
100mm |
|
刀库形式 |
夹臂式(普通/伺服) |
|
丝杆/导轨 |
|
丝杆(X/Y/Z) |
32mm/32mm/32mm |
|
导轨(X/Y/Z) |
30mm/30mm/35mm |
|
数控系统 |
|
控制系统：新代/三菱/发那科/华中 |
|
机床总功率：15KW |
|
主轴电机功率5.5KW/7.5KW |
|
三轴电机功率2.4KW/2.4KW/3.9KW |
|
电气 |
|
开关/电气元件 |
法国施耐德 |
|
其它 |
|
重量 |
约3.8T |
|
外形尺寸(长*宽*高) |
1850mm*2100mm*2500mm |
